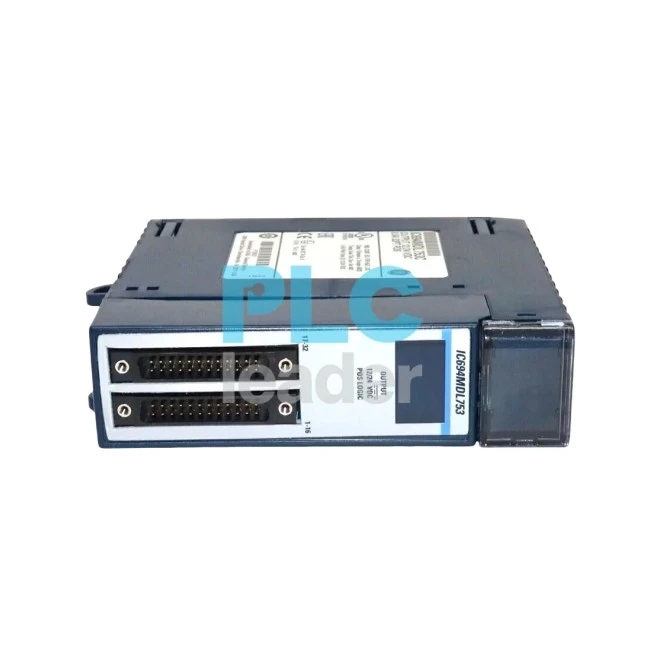

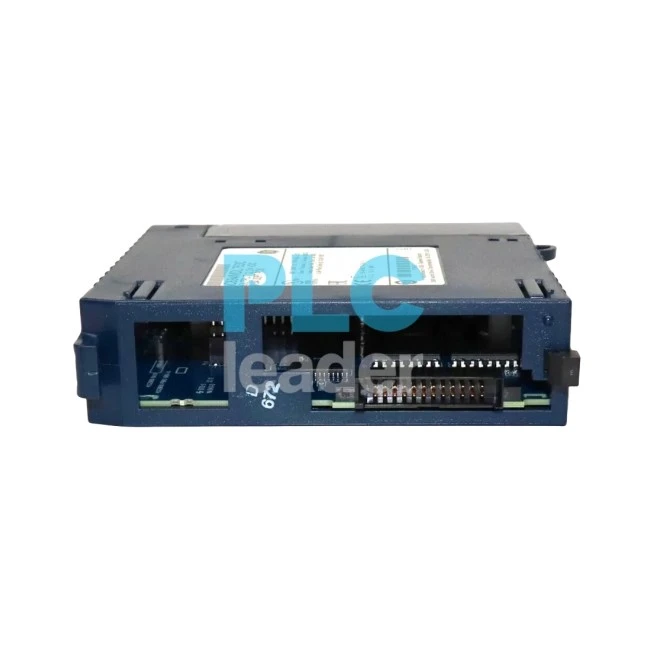

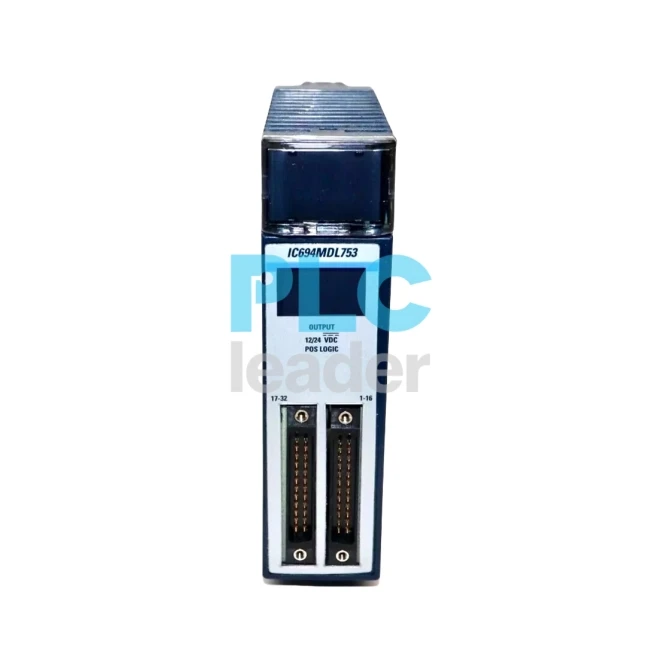

GE Fanuc IC694MDL753 digitaalinen lähtömoduuli

TheIC694MDL753on erillinen lähtömoduuli, joka tarjoaa 32 lähtöpistettä 16:n ryhmissä ja jotka pystyvät kytkemään kuormia 12-24V DC:n jännitealueella. Moduuli on suunniteltu kestävään toimintaan ja se on yhteensopiva RX3i-sarjan PLC-järjestelmien kanssa. Siinä on sisäänrakennettu viantunnistus, ylikuormitussuoja ja diagnostiikka varmistaakseen sujuvan toiminnan teollisuusympäristöissä.

Tämä moduuli tarjoaa nopeat vasteajat, mikä tekee siitä ihanteellisen sovelluksiin, jotka vaativat lähtölaitteiden, kuten releiden, solenoidien ja moottorin käynnistimien, tarkkaa ohjausta. Sen kompakti muotoilu varmistaa kytkentäkaappitilan tehokkaan käytön, kun taas sen kestävä rakenne takaa pitkän aikavälin suorituskyvyn haastavissa käyttöolosuhteissa.

IC695CPU310:n tekniset tiedot

Osanumero	IC694MDL753	Lähtövirta	0.5 ampeeria per piste; Enintään 4 ampeeria ryhmää kohden; Enintään 3 ampeeria ryhmää kohden yhteinen pin
Tuotteen kuvaus	High Density Diskreetti lähtömoduuli	Käyttöjännite	12/24 V DC
Ryhmien lukumäärä	Neljä (4)	Kanavien lukumäärä ryhmää kohden	Kahdeksan (8)
Kuvaus	Positiivinen logiikkalähtömoduuli	Maksimi vasteaika (päällä ja pois päältä)	0.5 ms
Kanavien lukumäärä	Kolmekymmentäkaksi (32)	Vaihtovirta	3.0 ampeeria ryhmää kohti
Lähtöjännitealue	10.{1}}.8 VDC	Johdotuskokoonpano	Positiivinen logiikka
Sovellus	RX3i PacSystems	On-tila Jännitteen lasku	0.3 VDC
Tulosryhmien lukumäärä	Neljä (4)	I/O-kapasiteetti	32 erillistä lähtöä

Kuvaus

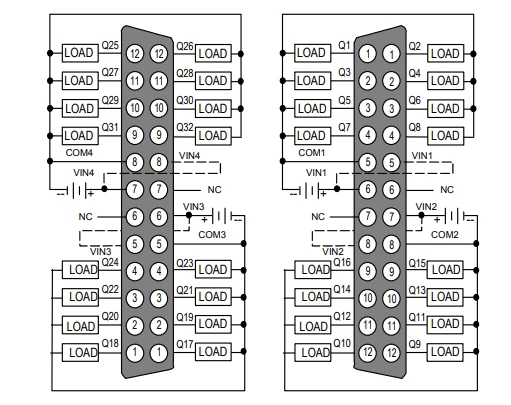

IC694MDL753 new

TheIC694MDL753on erillinen tulomoduuli, joka on osa PACSystem RX3i Programmable Automation Controller (PAC) -sarjaa, jonka aiemmin valmistaa GE Intelligent Platforms, jonka Emerson Automation osti äskettäin. Tämä moduuli on suuritiheyksinen digitaalinen lähtömoduuli, jossa on kolmekymmentäkaksi (32) lähtökanavaa, jotka on ryhmitelty neljään (4) ja kahdeksan (8) kanavaa ryhmää kohden. Jokainen tämän moduulin kanava tuottaa lähtöjännitealueen 10.2-28,8 VDC nimellisarvoilla 12 / 24 VDC. Se tukee vain positiivista logiikkaa, jossa lähtökanavien positiivinen johto yhdistetään kytketyn kuorman positiiviseen napaan. Jokainen kanava tuottaa ulostulovirran 0,5 ampeeria, maksimivirran ollessa 4 ampeeria ryhmää kohden ja 3 ampeeria ryhmää kohti yhteispinta. Jokainen kanava tuottaa 5,4 ampeerin käynnistysvirran 10 ms:n ajan, jännitteen pudotuksen ollessa 0,3 VDC ja off-state-vuotovirran 0,1 ampeeria. Jokaisen kanavan vasteajat ovat 0,5 ms. Tämä moduuli on varustettu 32 yksittäisellä tila-LED:llä, jotka osoittavat kunkin lähtökanavan jännitteen tilan. Moduuliliitännän muodostamista varten tämä moduuli on varustettu upotetuilla nastoilla, jotka ovat yhteensopivat kahdelle 24-nastaiselle urosliittimelle (Fujitsu FCN-365P024-AU). Myös käyttäjän rakentamaa kaapelia voidaan käyttää joustavuuden vuoksi tai käyttämällä esijohdotettua kaapelia, jonka luettelonumerot ovat IC694CBL327 ja IC694CBL328. TheIC694MDL753vie vain yhden paikan kotelossa ja voidaan asentaa mihin tahansa vapaaseen paikkaan, joko paikallisessa tai etä-I/O-telineessä. Kaikki moduulin lähdöt ovat jännitteisiä, kun CPU siirtyy STOP-tilaan.

Usein kysytyt kysymykset

1.Mikä on nimellislähtövirtaIC694MDL753?

IC694MDL753:n nimellislähtövirta on 0,5 A kanavaa kohti ja 3 A ryhmää kohti.

2. Voinko käyttää IC694MDL753:a sarjan 90-30 PLC:n kanssa?

Ei. Tätä moduulia käytetään vain RX3i:n paikallisena ja hajautettuna I/O:na ja RX7i:n hajautettuna I/O:na.

3. OnkoIC694MDL753mukana erikseen eristettyjä lähtökanavia?

Ei. Siinä on vain ryhmäeristys.

4. OnkoIC694MDL753tukee negatiivista logiikkaa?

Ei. IC694MDL753 tukee vain positiivista logiikkaa.
